Vysokotlaká redukční stanice MM70-1 OXY/INERT 300/100 Bar
Kód: 768168Související produkty
Detailní popis produktu

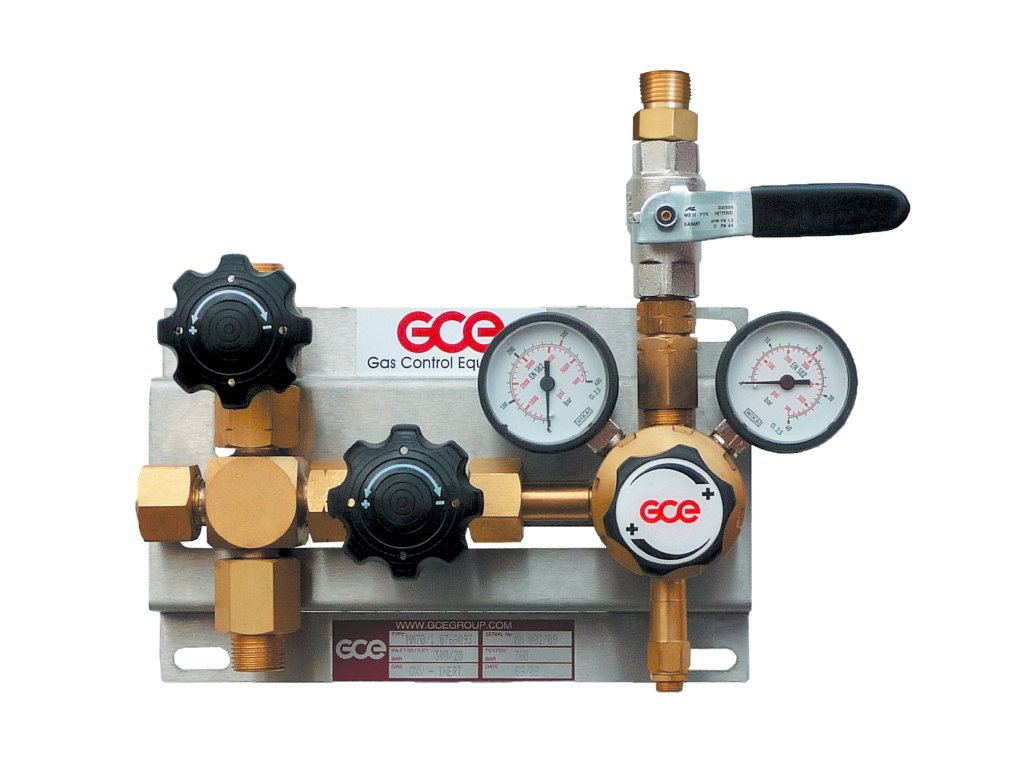

Vysokotlaká redukční stanice MM70-1 OXY/INERT
Jednostranná redukční stanice je určená pro aplikace s požadavkem na střední výkon. K dispozici jsou jak varianty pro kyslík a intertní plyny, tak pro hořlavé plyny. Je vhodná pro dodávky plynu ze svazků tlakových lahví s maximálním vstupním tlakem do 300bar.
Redukční stanice má na vstupu tzv. X-blok, který obsahuje zpětný ventil, filtr, čistící ventil a druhý vstup pro možné rozšíření pro více zdrojů plynu. Čisticí ventil je využíván pro odtlakování při odpojení vysokotlaké hadice od lahve nebo svazku lahví. Součástí stanice je i uzavírací ventil, redukční ventil s pojistným ventilem a kulový ventil na výstupu z redukční stanice.
MM400-1 redukční stanice pro acetylen je navržena a vyrobena dle ISO 14114. Součástí stanice je rychlouzavírací zařízení a redukční ventil MR60, které jsou testovány a scháleny dle ISO 15615. Suchá předloha GVA90 (EN 730-1, ISO 5175) zajišťuje maximální bezpečnost (zhášecí vložka-sintrovaný filtr, tepelný uzavírací ventil, zpětný ventil).
Kulový ventil je namontován za suchou předlohou na výstupu z redukční stanice (nízkotlaká část).
Všechny komponenty jsou přichyceny k nerezovému panelu.
Technické údaje:
| O, Inert, CO2 | Vodík, Propan | Acetylen | |
| Redukční ventil | Unicontrol 500 | ||
| Konzole/panel | nerezová ocel | ||
| Maximální vstupní tlak | 300 bar | 300 bar (H), 25 bar (P) |
25 bar |
| Maximální průtok | 50 Nm3/h | 50 Nm3/h (H), 10 Nm3/h (P) |
14 Nm3/h |
| Teplotní rozsah | -20°C to 60 °C | ||
| 0768168 | O, D, N, CO2 | 300/100 bar JC600 |
W21,8×1/14“ | W21,8×1/14", DN4 |
Doplňkové parametry
| Kategorie: | Vysokotlaké stanice pro technické plyny |
|---|---|
| Hmotnost: | 8 kg |
