    VECTOR TIGPRO 204 ACDC

    Kód: T204VD-V T204VD T204VD-P Zvolte variantu
    ZDARMAZDARMA ZDARMAZDARMA ZDARMAZDARMA ZDARMAZDARMA
    vector tigpro 204 acdc 1830 1
    33 521 Kč 34 723 Kč 37 892 Kč od 33 521 Kč 40 560 Kč včetně DPH 42 015 Kč včetně DPH 45 849 Kč včetně DPH od 40 560 Kč včetně DPH
    Do 7 dnů Do 7 dnů Do 7 dnů Zvolte variantu
    Varianta

    VECTOR TIGPRO 204 ACDC

    Detailní informace

    Detailní popis produktu

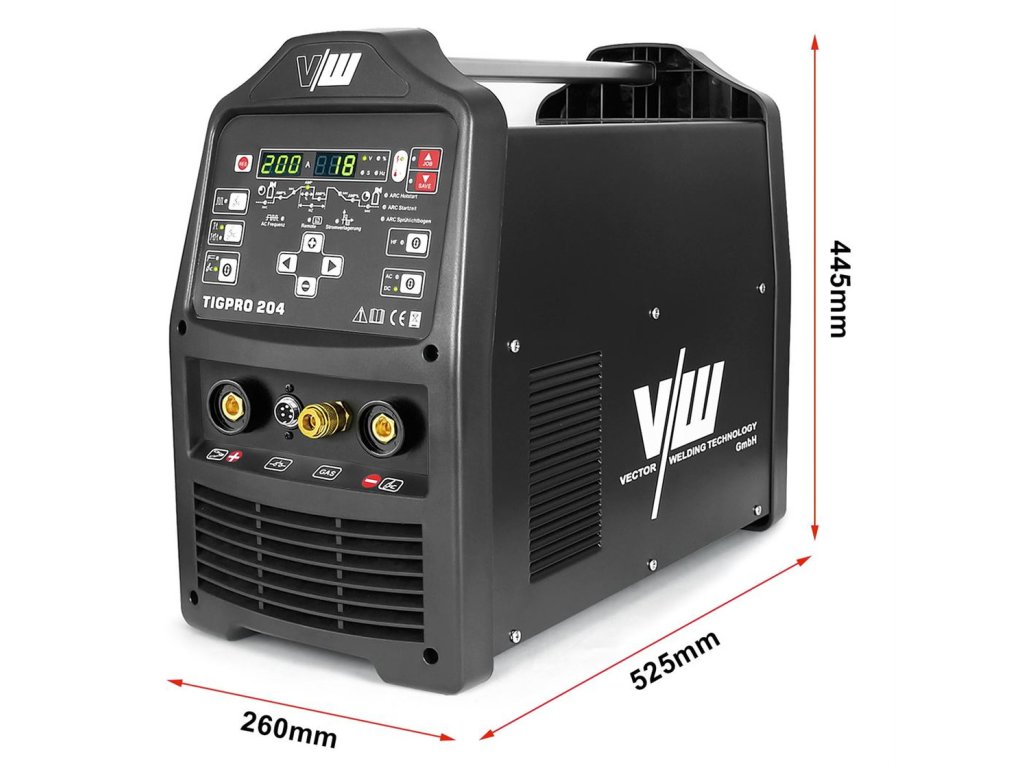

    VECTOR TIGPRO 204 ACDC



    Kompletní řešení pro precizní svařování TIG AC/DC

    Malý, lehký a přenosný svařovací zdroj V1841 AC/DC využívající nejnovější výkonovou technologii. Řízený mikroprocesorový systémem pro dosažení precizního svařovacího procesu při svařování TIG AC/DC, tak také při ruční svařování obalenou elektrodou.

    Jednoduché ovládání z přehledného čelního panelu umožňuje snadné nastavení svařovacího procesu pro dosažení perfektního výsledku svařování.

    ONLY BASIC PROFI
    • Zdroj VECTOR TIGPRO 204 AC/DC
    • Zemnící kabel 200 A 4m/25mm2 35-50 HD s gumovým pláštěm
    • Plynová hadice VD 6/10 mm 2m
    • Sada konektorů TIG VECTOR 5-pin samec
    • Zdroj VECTOR TIGPRO 204 AC/DC
    • Hořák TIG SR 26 4m 35-50 NW5 5-PIN Potenciometr kožený plášť
    • Zemnící kabel 3m/16mm2 35-50
    • Elektrodový kabel 3m/16mm2 35-50
    • Plynová hadice 8/12 mm 2m
    • Sada konektorů TIG VECTOR 5-pin samec (osazeny na TIG hořáku)
    • Zdroj VECTOR TIGPRO 204 AC/DC
    • Hořák TIG RL 26 4m HighFlex RTC-DD 7-pol K0 s koženým pláštěm
    • Zemnící kabel 200 A 4m/25mm2 35-50 s gumovým pláštěm
    • Plynová hadice VD 6/10 mm 2m
    • Sada konektorů TIG VECTOR 5-pin samec (osazeny na TIG hořáku)

    Vlastnosti a funkce

    • Svařování TIG s reprodukovatelným, elektronickým HF zapálením
    • Nastavitelná frekvence střídavého proudu 50 Hz až 200 Hz
    • Nastavitelné vyvážení střídavého proudu
    • TIG impulsní svařování
      • Minimalizace vnášeného tepla u tenkých materiálů.
      • Modelace svaru bez přídavného materiálu.
    • 2taktní/4taktní režim
    • Svařování TIG Lift bez HF
    • Komfortní a přehledný ovládací panel, ovládací prvky optimalizované pro TIG
    • Nastavitelný náběh/doběh proudu
    • Nastavitelné předfuk plynu/dofuk plynu



    • Ruční svařování obalenou elektrodou
    • Nastavitelný proud a doba horkého startu
    • Nastavitelné Arcforce
    • Funkce Antistick
    • Plynem nebo volitelně vodou chlazené
    • Síťový kabel 3 m se zástrčkou 16 A s ochranným kontaktem
    • Připojení na síť 1x230 V/16 A
    • Tolerance síťového napětí +15 %/-15 %
    • Funkce JOB SAVE - uložení až 9 svařovacích programů

    Pohled na ovládací panel

    Ovládací panel V241.

    Parametry ovládacího panelu

    1. Tlačítko RESET
    2. Impulsní svařování
    3. Druh provozu - 2taktní/4taktní
    4. Metody svařování - MMA / TIG
    5. Digitální displej (třímístný) - primární
    6. Digitální displej (třímístný) - sekundární
    7. Indikátor napájení
    8. Indikátor tepelného přetížení
    9. JOB / SAVE - Tlačítka pro vyvolání / uložení svařovacího programu
    10. Indikátory programovacích parametrů
    11. HF / Lift zapalování
    12. AC / DC - polarita svařovacího proudu
    13. Výběr programovacích parametrů - posun vlevo
    14. Výběr programovacích parametrů - posun vpravo
    15. Kladná změna hodnoty (zvýšení hodnoty)
    16. Záporná změna hodnoty (snížení hodnoty)
    Programovací parametry svařování TIG
    Parametry svařování V241 ACDC.
    Pozice Parametr svařování Popis
    1 Předfuk plynu Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
    2 Startovací proud Absolutní hodnota 10 A - 200 A.
    3 Náběh proudu Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
    4 Svařovací proud

    MMA / TIG AC/DC: 10 A - 200 A
    5 Pulzní proud Procentuální hodnota svařovacího proudu.
    6 Šířka pulzu 10% - 90%
    7 Pulsní frekvence 1 Hz - 200 Hz
    8 Doběh proudu Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
    9 Proud koncového kráteru Absolutní hodnota 10 A - 200 A.
    10 Dofuk plynu Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
    11 Frekcence AC 50 Hz - 200 Hz
    12 Balance AC Proměr kladné složky 10% - 50%
    13 Horký start Úroveň a trvání horkého startu.
    14 Arcforce Vliv funkce Arcforce

    Ovládání průběhu střídavého proudu

    Frekvence AC

    Frekcence AC

    Řízení šířky svarové lázně.

    Zvýšení frekvence střídavého proudu poskytuje více soustředěný a směrově stabilní oblouk. Snížení frekvence změkčuje oblouk a rozšiřuje svarovou lázeň.





    Nižší frekvence AC.

    Širší svarová lázeň. Dobrý průvar.

    Vysoká frekvence AC.

    Užší svarová lázeň. Pro koutové svary a automatické aplikace.

    Nízká frekvence AC

    Širší svar.

    Průběh proudu při nízké frekvenci AC.

    Vysoká frekvence AC a výsledný svar.

    Užší svar.

    Průběh proudu při vysoké frekvenci AC.



    Balance AC

    Balance ACNastavení čistící složky střídavého proudu pro odstranění oxidu na povrchu hliníku. Někdy také nazýváno nastavení vyvážení.

    Při nejnižší hodnotě dosáhneme maximálního průvaru. Naopak při nejvyšší hodnotě maximálního čistícího efektu pro odstranění silné oxidační vrstvy na povrchu hliníku. Udává procentuální část kladné složky střídavého proudu.

    Vysoký čistící efekt.

    Širší svarová lázeň. Dobrý průvar. Vysoké námáhání wolframové elektrody.

    Nízký čistící efekt.

    Svarová lázeň s větším průvarem. Nízké námáhání wolframové elektrody.

    Vysoká hodnota Balance AC a výsledný svar

    Větší čistící efekt okolo svaru.

    Průběh proudu při vysoké hodnotě Balance AC.

    Nízká hodnota Balance AC a výsledný svar.

    Bez viditelného čistícího efektu.

    Průběh proudu při nízké hodnotě Balance AC.

    Pulzování TIG

    Konvenční pulzování

    Diagram pro konvenční pulzování TIG.Střídání svařovacího a pulzního proudu typicky v rozmezí frekvence 1 – 10 Hz. Pracuje na principu natavení materiálu při svařovacím proudu a ochlazení při pulzním proudu. Pro svařování tenkých materiálů díky menšímu ohřátí svařence pouze při svařovacím proudu. Výborné pro přemostění mezer s přídavným materiálem. Svarová housenka i bez přídavného materiálu. Zlepšená kontrola nad svarovou lázní.





    Vysokorychlostní pulzování

    Vysokorychlostní pulzování TIG.

    Pulzování s vysokou frekvencí mezi svařovací a pulzním proudem. Výsledkem je maximálně stabilní oblouk se zvýšeným průvarem při vyšší rychlosti svařování. Obvyklý rozsah frekvence 100 Hz – 500 Hz.





    Ruční svařování obalenou elektrodou

    Funkce HOTSTART

    Průběh proudu s funkcí HOTSTART

    Spolehlivě horkého startu zapaluje elektrodu a dokonale ji roztavý, aby byl zajištěn stejný průvar i na začátku svaru. Toto řešení dává zapomentou chybám při začátku svařování a výrazně snižuje vady svaru.

    Nastavitelné funkce:
    a) - doba trvání HOTSTART proudu
    b) - úroveň HOTSTART proudu





    Funkce ARCFORCE
    Ukázka funkce ARCFORCE
    Během svařování ARCFORCE zabraňuje zatavení elektrody v tavenině díky krátkodobému zvýšení svařovacího proudu. Tato funkce usnadňuje svařování velkými kapkami při nízkých proudech, zejména při krátkém svařovacím oblouku.
    Rozsah dodávky:
    Svářecí zdroj VECTOR DIGITAL V241 ACDC
    Svářecí kabely

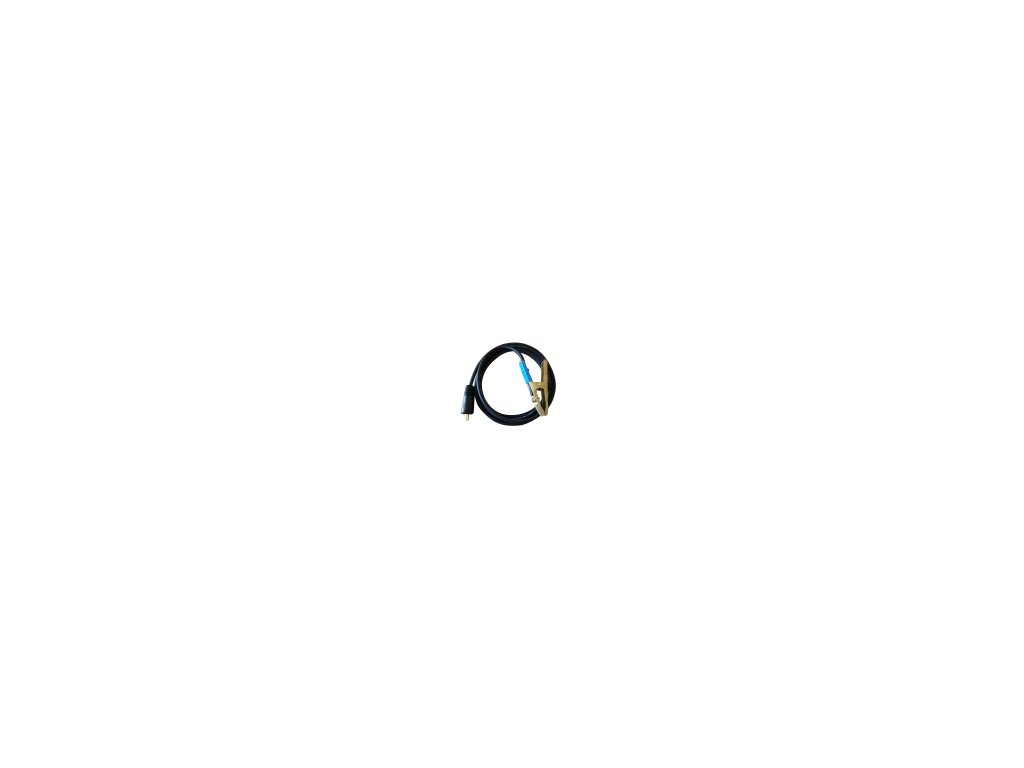

    Zemnící kabel 4 m HD 35-50 s gumovým pláštěm.
    Příslušenství

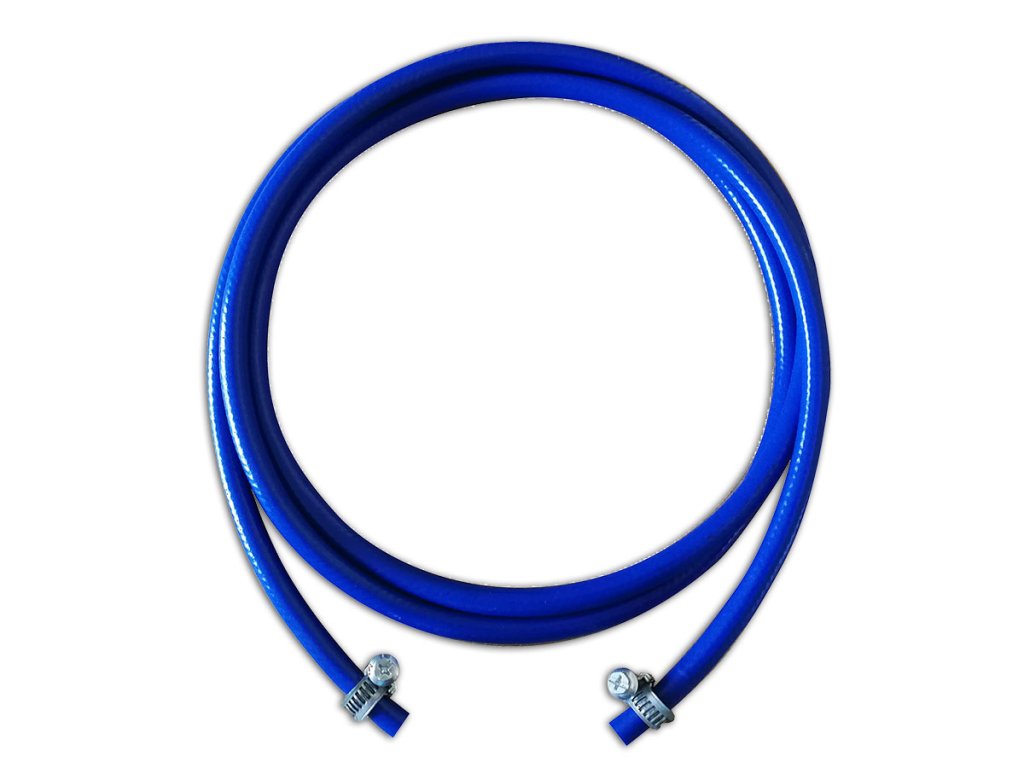

    Plynová hadice 2 m VD
    Sada konektorů pro TIG hořák
